Formung der Nutisolationen
Wir bieten die Formgebung von Nutisoliermaterialien ohne thermische Stabilisierung an. Entsprechend den Anforderungen des Kunden und auf der Grundlage der Zeichnungsdokumentation können wir die Formen formen, die üblicherweise bei der Herstellung von Elektromotoren verwendet werden, einschließlich der Möglichkeit, an den Randenden.
Grundmaterialien, die in die Maschine gelangen:
- auf die Breite geschnittene Isolationsrolle Nomex®, NPN, NMN, NKN, DyFlex®, DyTerm®, Mylar®,...
- Rollenbreite 10 bis 400 mm
- Isolationsdicke 0,2 bis 0,6 mm
- Rollenwicklung 50 bis 140 bm je nach Isolationsdicke
Arten der hergestellten Isolierungen:

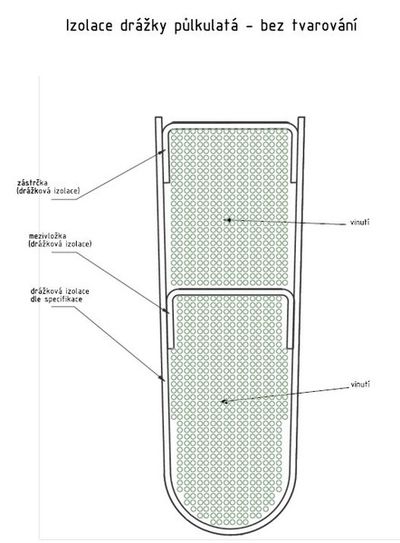

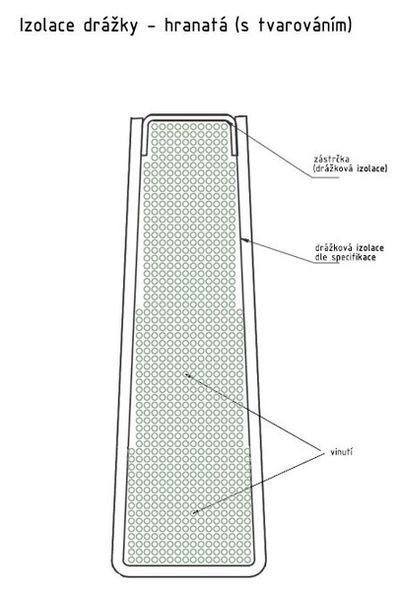

Nutisolierung: quadratisch (mit Formgebung) oder halbkreisförmig (ohne Formgebung), mit Rand an den Enden oder ohne Saum, Breite von 20 bis 400 mm - davon Aussparung von 10 bis 100 mm, Länge von 100 bis 1500 mm + Säume 5, 8 und 10 mm
Zwischeneinsatz: quadratisch (mit Formgebung), Streifen oder halbkreisförmig (ohne Formgebung), Breite von 10 bis 120 mm (von 20 mm möglicher Querschnitt 10 bis 100 mm), Länge von 100 bis 1500 mm
Nutverschluss: quadratisch (mit Formgebung) oder halbkreisförmig (ohne Formgebung), Breite von 10 bis 120 mm (von 20 mm möglich bis 10 bis 100 mm), Länge von 100 bis 1500 mm
Parameter der hergestellten Isolierungen:
- Isolationsbreite 10 bis 400 mm
- Isolationslänge 100 bis 1500 mm
- Formgebung von Isolierungen ab einer Breite von 20 mm
- Abstand der Vertiefungen in der Mitte der Isolierung 10 bis 100 mm
- Randgröße 5, 8 und 10 mm
Wiederholbarkeit von Abmessungen und Form von Isolierungen in Reihe gemäß der erforderlichen Genauigkeit:
Breite ± 0,2 - 0,5 mm bis 100 mm (entsprechend der Dicke der Isolierung und der Genauigkeit der vorgeschnittenen Walze)
± 0,5 mm über 100 mm bis 400 mm (entsprechend der Genauigkeit der vorgeschnittenen Walze)
Länge ± 1 mm bis 700 mm
± 2 mm über 700 mm bis 1500 mm
Geradheit ± 1 mm pro 1000 mm
